DESCRIPCION

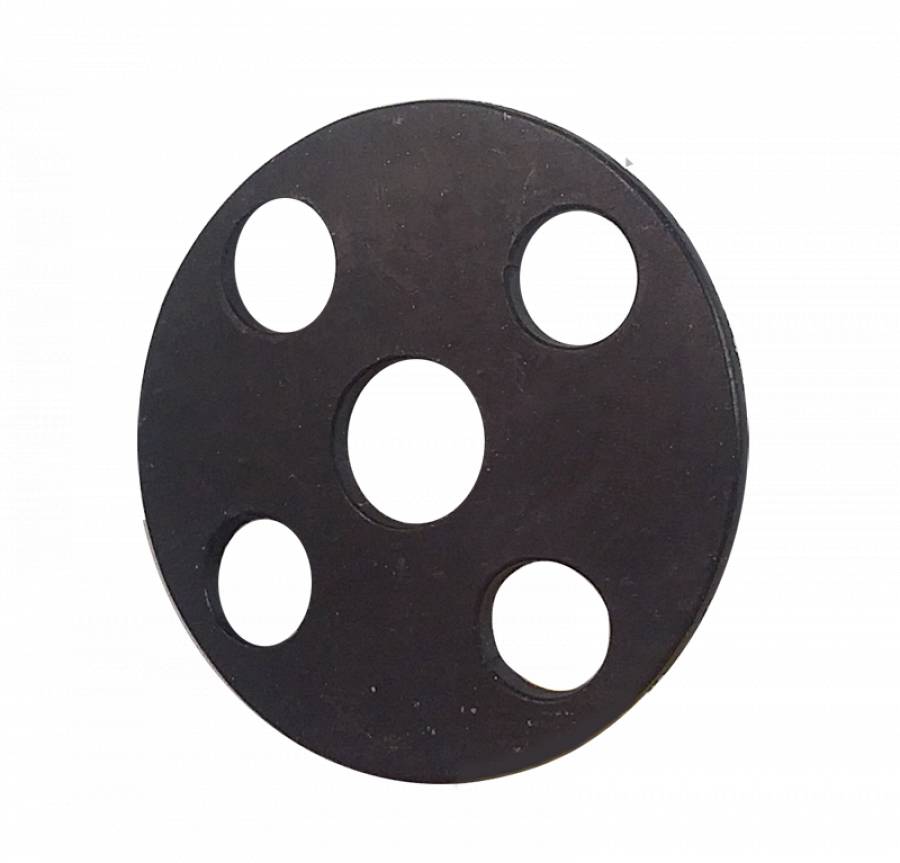

La junta Ecograf® posee excelente resistencia química y térmica. Son fabricadas a partir de láminas de grafito comprimidas a altas temperaturas y reforzadas con una placa perforada de acero inoxidable en su centro. Se puede suministrar en láminas completas o anillos normados para sellar fluidos, con fluctuación térmica y altamente corrosivos.
APLICACIONES
Las planchas de Ecograf® son excelentes para fabricación de juntas en aplicaciones con servicios generales, vapor, hidrocarburos. Ecograf® Bridas (Flanges), permite compresión y dilatación no perdiendo el sello.
SUMINISTROS
Placas con: 1000 x 1000 mm. en los espesores de 0,8 mm; 1,6 mm. y 3,2 mm.
Placas de 1500 x 1500 x 3,2 mm.
LIMITES DE TRABAJO
| ECOGRAF® | |||
| Temperatura Mínima (ºC) | - 240 | ||
| Temperatura Máxima | |||
| Neutro/Reductor | 870 | ||
| Oxidante | 450 | ||
| Vapor | 650 | ||
| Rango pH | 0 a 14 | ||
| Color | Negro | ||
PROPIEDADES DE ECOGRAF®
| PRUEBA Y METODO | VALORES |
| Densidad ASTM - F 1315 - g/cm3 | 1.1 |
| Compresibilidad - ASTM - F 36 - % | 40 |
| Recuperación - ASTM - F 36 - % | 20 |
| Resistencia a la tracción - ASTM F 152 - Mpa | 5 |
| Sellabilidad - ASTM 37 - ml/h | < 0.5 |
COMPOSICION QUIMICA ECOGRAF®
| Carbono - % Mínimo | 98 |
| Azufre - ppm Máximo | 550 |
| Cloruro - ppm Mínimo | 50 |
